永嘉國標齒輪泵的結構比較簡單，主要由齒輪副、泵體和軸組成的。
圖3-44和圖3-45分別是外嚙合齒輪泵和內嚙合齒輪泵的結構示意圖。

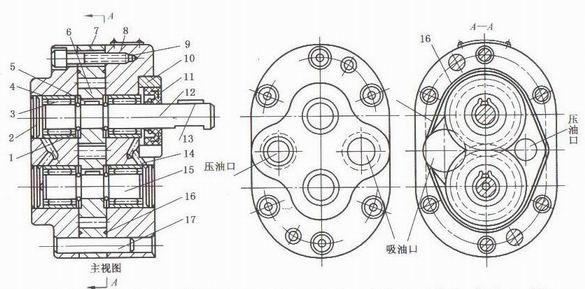

1— 彈簧擋圈：2—壓蓋：3—滾針軸承：4—后蓋：5—鍵：6—齒輪副：7—泵體：8—前蓋：9—螺釘：10—密封座：

11—密封環：12—長軸：13—鍵：14—泄漏通道：15—短軸：16—卸荷溝：17—圓注銷
圖3-44  外嚙合齒輪泵結構示意圖

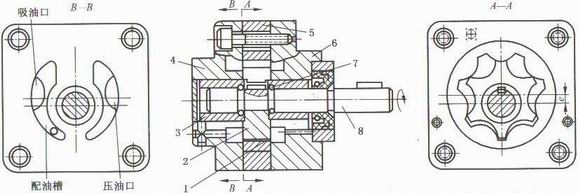

1— 外轉子：2—內轉子：3—軸承：4—前蓋：5—泵體：6—后蓋：7—彈簧卡圈：8—泵軸
圖3-45  內嚙合齒輪泵結構示意圖
